Thép sàn chịu lực theo phương nào?

Thép sàn chịu lực là yếu tố then chốt quyết định khả năng chịu tải, độ bền và an toàn của kết cấu sàn bê tông cốt thép. Việc bố trí thép đúng phương không chỉ giúp sàn chống võng, chống nứt hiệu quả mà còn tối ưu chi phí vật liệu và thi công.

Trong xây dựng hiện đại, sàn bê tông cốt thép xuất hiện ở hầu hết các công trình từ nhà phố, biệt thự, chung cư đến nhà xưởng và trung tâm thương mại. Nếu bố trí thép sai phương, sàn có thể chỉ đạt 50 đến 70 phần trăm khả năng chịu tải thiết kế, dẫn đến võng, nứt hoặc thậm chí hư hỏng nghiêm trọng sau vài năm sử dụng. Ngược lại, khi hiểu rõ thép sàn chịu lực theo phương nào và thi công đúng kỹ thuật, công trình sẽ bền vững, tiết kiệm chi phí và dễ dàng nghiệm thu.

Qúy khách tham khảo thêm: giá thép hình, giá thép hộp, giá thép tấm, giá Xà gồ, giá thép ống, Giá Thép Hình i

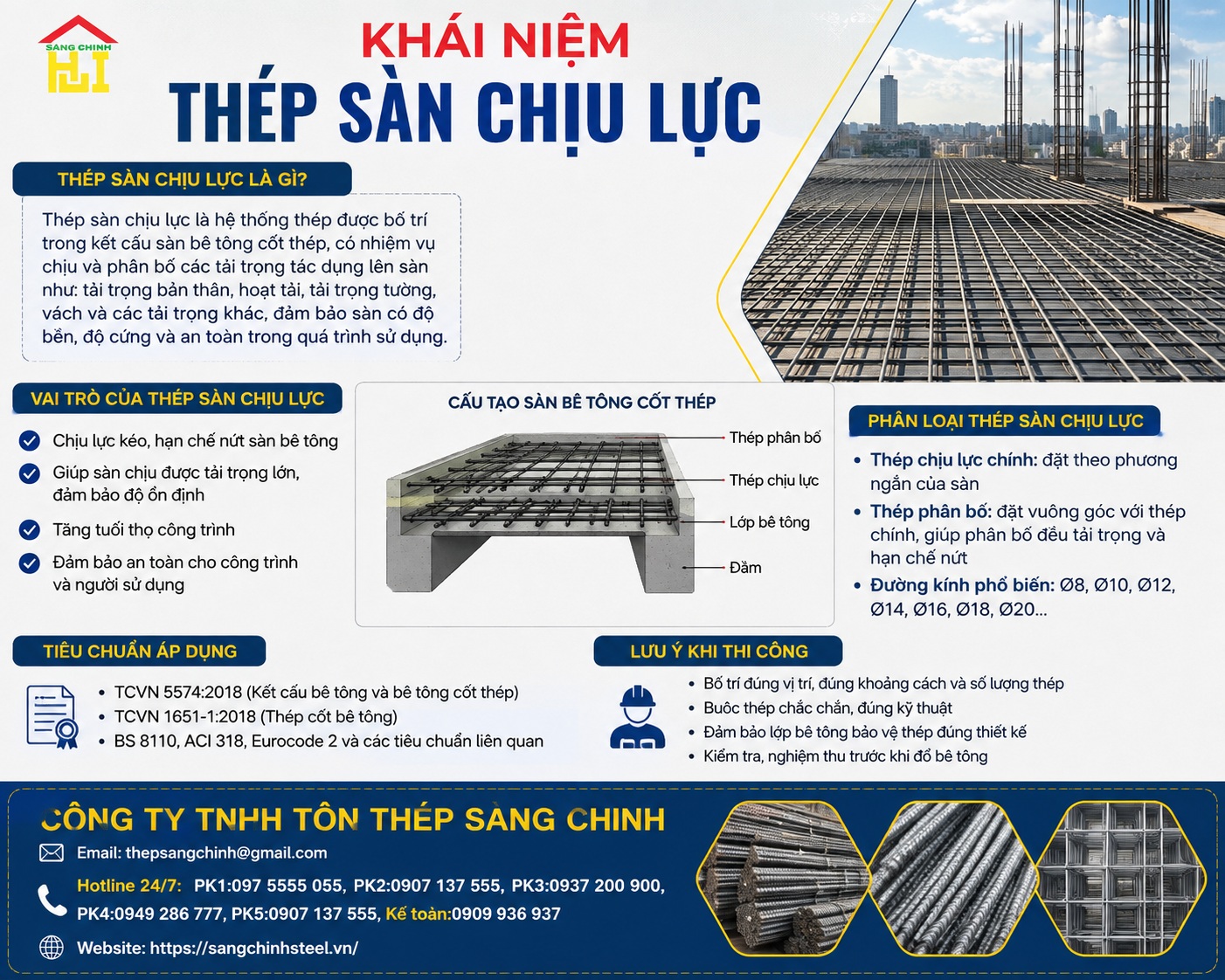

Khái niệm thép sàn chịu lực

Thép sàn chịu lực, còn gọi là thép cốt sàn, là hệ thống thanh thép được đặt bên trong bê tông để chịu lực kéo, lực uốn và lực cắt phát sinh khi sàn chịu tải trọng. Bê tông có cường độ chịu nén rất cao nhưng khả năng chịu kéo lại kém. Vì vậy thép cốt thép bổ sung khả năng chịu kéo, giúp sàn làm việc như một kết cấu liên hợp hoàn chỉnh.

Trong thực tế thi công sàn nhà phố, nhà xưởng, chung cư hay công trình công nghiệp, thép sàn thường sử dụng thép vằn CB300V, CB400V hoặc thép cuộn kéo nguội theo tiêu chuẩn TCVN. Đường kính phổ biến dao động từ D6 đến D16. Khoảng cách giữa các thanh thép thường từ 100 mm đến 200 mm tùy theo tính toán kết cấu cụ thể của từng công trình.

Phương chịu lực của thép sàn phụ thuộc vào loại sàn (một phương hoặc hai phương), hướng nhịp và cách phân bố tải trọng. Hiểu đúng phương chịu lực giúp kỹ sư và nhà thầu bố trí thép chính xác, tránh lãng phí vật liệu và đảm bảo an toàn lâu dài cho công trình.

Thép sàn không chỉ chịu tải trọng tĩnh từ trọng lượng bản thân và đồ đạc mà còn phải chịu tải trọng động từ người đi lại, máy móc hoạt động hoặc tác động của gió và động đất. Do đó việc lựa chọn loại thép, đường kính và đặc biệt là phương bố trí phải được tính toán kỹ lưỡng ngay từ giai đoạn thiết kế.

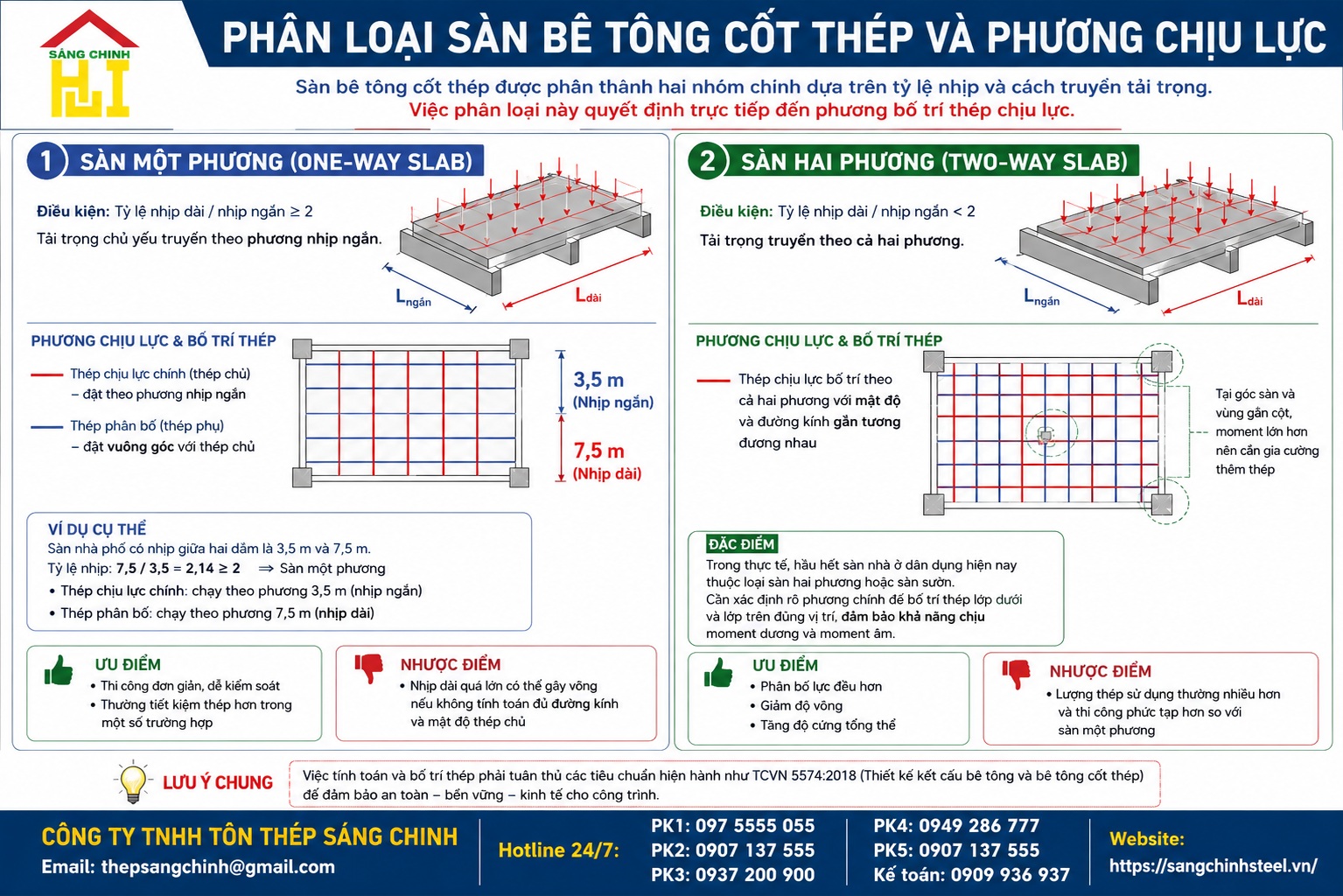

Phân loại sàn bê tông cốt thép và phương chịu lực

Sàn bê tông cốt thép được phân thành hai nhóm chính dựa trên tỷ lệ nhịp và cách truyền tải trọng. Việc phân loại này quyết định trực tiếp đến phương bố trí thép chịu lực.

Sàn một phương (one-way slab)

Sàn một phương xuất hiện khi tỷ lệ nhịp dài chia nhịp ngắn lớn hơn hoặc bằng 2. Trong trường hợp này, tải trọng chủ yếu truyền theo phương nhịp ngắn. Thép chịu lực chính, còn gọi là thép chủ, được bố trí theo phương nhịp ngắn, tức là phương có khoảng cách giữa các dầm hoặc tường đỡ nhỏ hơn. Thép phân bố, còn gọi là thép phụ, được đặt vuông góc với thép chủ để liên kết các thanh thép chủ lại với nhau và chống nứt do nhiệt độ cũng như co ngót bê tông.

Ví dụ cụ thể: Sàn nhà phố có nhịp giữa hai dầm là 3,5 m và 7,5 m. Tỷ lệ nhịp là 7,5 chia 3,5 bằng khoảng 2,14, lớn hơn 2 nên đây là sàn một phương. Thép chịu lực chính sẽ chạy theo phương 3,5 m, còn thép phân bố chạy theo phương 7,5 m.

Ưu điểm của sàn một phương là thi công đơn giản, dễ kiểm soát và thường tiết kiệm thép hơn so với sàn hai phương ở một số trường hợp. Tuy nhiên nhịp dài quá lớn có thể gây võng nếu không tính toán đủ đường kính và mật độ thép chủ.

Sàn hai phương (two-way slab)

Khi tỷ lệ nhịp dài chia nhịp ngắn nhỏ hơn 2, tải trọng truyền theo cả hai phương. Thép chịu lực được bố trí theo cả hai hướng với mật độ và đường kính gần tương đương nhau. Tại góc sàn và vùng gần cột, moment lớn hơn nên thường cần gia cường thêm thép.

Trong thực tế, hầu hết sàn nhà ở dân dụng hiện nay thuộc loại sàn hai phương hoặc sàn sườn. Dù vậy vẫn cần xác định rõ phương chính để bố trí thép lớp dưới và lớp trên đúng vị trí, đảm bảo khả năng chịu moment dương và moment âm.

Sàn hai phương có ưu điểm phân bố lực đều hơn, giảm độ võng và tăng độ cứng tổng thể. Nhược điểm là lượng thép sử dụng thường nhiều hơn và thi công phức tạp hơn so với sàn một phương.

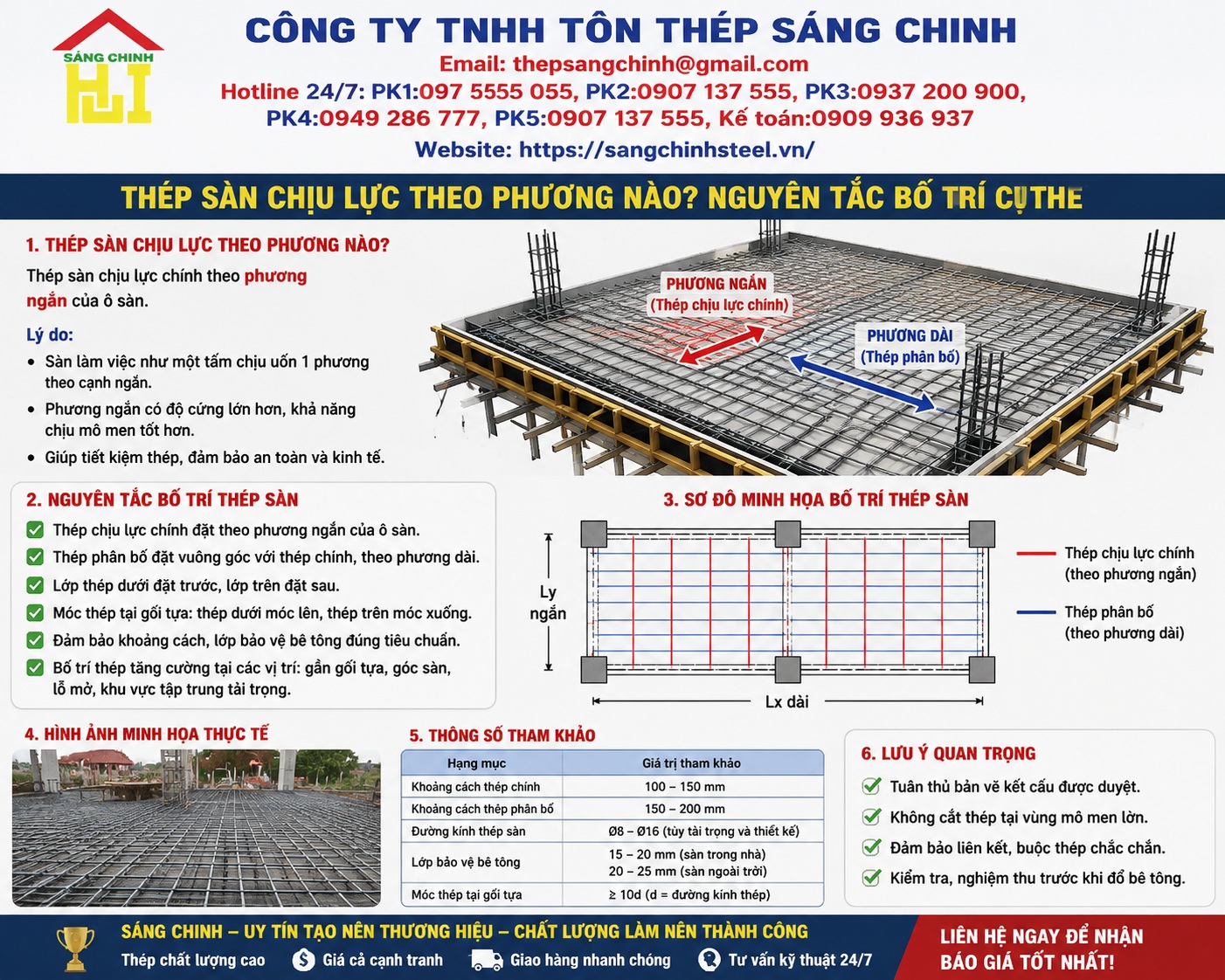

Thép sàn chịu lực theo phương nào? Nguyên tắc bố trí cụ thể

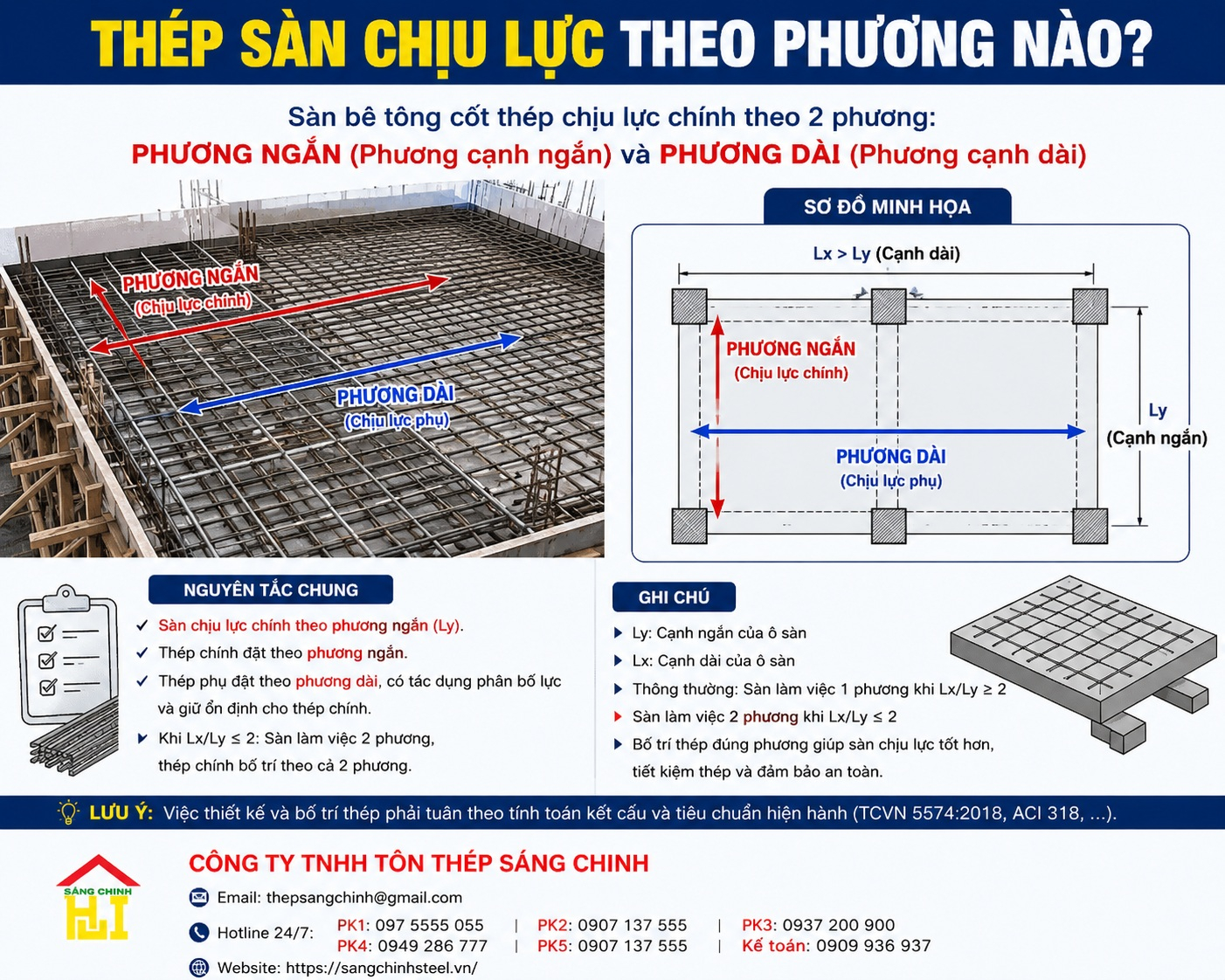

Thép sàn chịu lực chính theo phương nhịp ngắn đối với sàn một phương, và theo cả hai phương đối với sàn hai phương. Đây là nguyên tắc cơ bản được quy định trong TCVN 5574:2018 và các tiêu chuẩn thiết kế kết cấu bê tông cốt thép hiện hành.

Phương chịu lực chính (thép chủ)

Thép chủ đóng vai trò quan trọng nhất trong việc chịu moment uốn của sàn. Nguyên tắc bố trí như sau:

• Đặt ở lớp dưới của sàn, gần mặt dưới, tại vùng giữa nhịp để chịu moment dương.
• Đặt ở lớp trên, gần mặt trên, tại vùng gối tựa trên dầm hoặc tường để chịu moment âm.
• Hướng thép chủ luôn vuông góc với dầm đỡ chính hoặc theo phương truyền tải ngắn nhất.

Việc đặt thép chủ đúng vị trí quyết định trực tiếp đến khả năng chống võng của sàn. Nếu đặt sai lớp hoặc sai phương, sàn dễ bị nứt mặt dưới ở giữa nhịp hoặc nứt mặt trên ở gần gối tựa.

Thép phân bố (thép phụ)

Thép phân bố có nhiệm vụ:

• Đặt vuông góc với thép chủ.
• Chịu tải trọng phân bố và chống nứt do co ngót cũng như nhiệt độ.
• Đường kính thường nhỏ hơn thép chủ, phổ biến từ D6 đến D10, khoảng cách lớn hơn thép chủ.

Mặc dù thép phân bố không chịu moment chính nhưng nếu thiếu hoặc bố trí sai, sàn vẫn dễ bị nứt theo phương dọc, đặc biệt ở các công trình có biến thiên nhiệt độ lớn hoặc bê tông đổ vào mùa nắng nóng.

Vùng góc và vùng cột

Tại góc sàn hai phương và xung quanh cột, moment xoắn và moment âm thường lớn hơn các vị trí khác. Cần bố trí thép gia cường theo cả hai phương. Đôi khi sử dụng lưới thép hoặc thép mũ cột để tăng khả năng chịu lực tập trung.

Vùng cột là vị trí dễ bị phá hoại do lực cắt lớn. Việc bố trí thép đúng cách tại đây giúp tránh hiện tượng đục thủng sàn (punching shear), một dạng hư hỏng nguy hiểm trong sàn phẳng.

Sàn có dầm sườn hoặc sàn phẳng

Với sàn sườn, thép chịu lực chính chạy theo phương vuông góc với sườn. Với sàn phẳng (flat slab), thép được bố trí theo lưới đều hoặc tăng cường theo dải cột và dải giữa. Sàn phẳng đòi hỏi tính toán kỹ hơn vì không có dầm trung gian để hỗ trợ truyền lực.

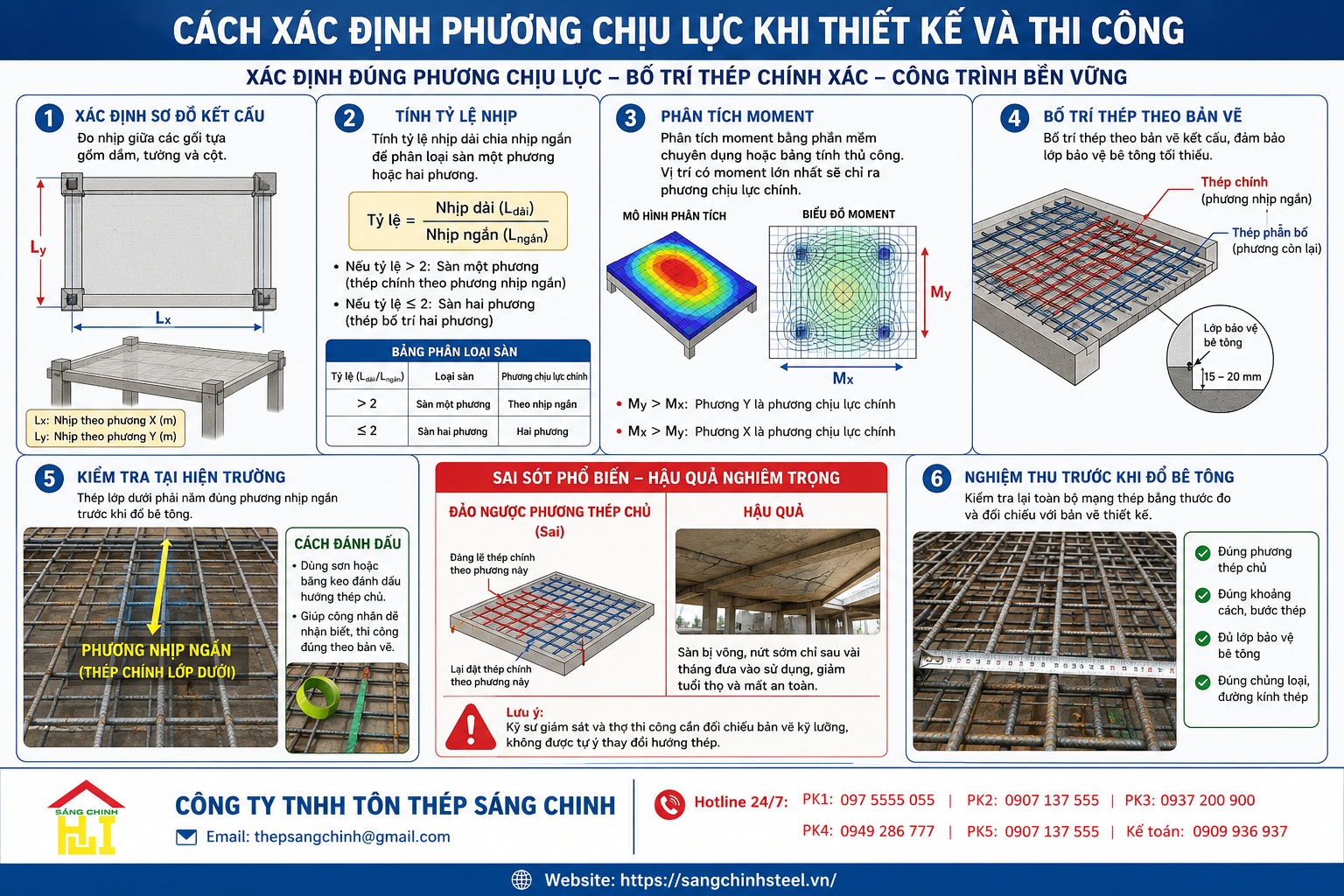

Cách xác định phương chịu lực khi thiết kế và thi công

Để xác định chính xác thép sàn chịu lực theo phương nào, cần thực hiện các bước sau:

1. Xác định sơ đồ kết cấu: đo nhịp giữa các gối tựa gồm dầm, tường và cột.
2. Tính tỷ lệ nhịp dài chia nhịp ngắn để phân loại sàn một phương hoặc hai phương.
3. Phân tích moment bằng phần mềm chuyên dụng hoặc bảng tính thủ công. Vị trí có moment lớn nhất sẽ chỉ ra phương chịu lực chính.
4. Bố trí thép theo bản vẽ kết cấu, đảm bảo lớp bảo vệ bê tông tối thiểu từ 15 mm đến 20 mm tùy điều kiện môi trường.
5. Kiểm tra tại hiện trường: thép lớp dưới phải nằm đúng phương nhịp ngắn trước khi đổ bê tông.

Sai sót phổ biến nhất là đảo ngược phương thép chủ và thép phân bố. Hệ quả là sàn võng hoặc nứt sớm chỉ sau vài tháng đưa vào sử dụng. Do đó kỹ sư giám sát và thợ thi công cần đối chiếu bản vẽ kỹ lưỡng, không được tự ý thay đổi hướng thép.

Tại công trường, nên dùng sơn hoặc băng keo đánh dấu hướng thép chủ để công nhân dễ nhận biết. Trước khi nghiệm thu, kiểm tra lại toàn bộ mạng thép bằng thước đo và đối chiếu với bản vẽ thiết kế.

Tiêu chuẩn kỹ thuật và yêu cầu về thép sàn chịu lực

Theo TCVN 5574:2018 và TCVN 1651:2018, các yêu cầu cơ bản bao gồm:

• Cường độ thép phải phù hợp với cấp bê tông sử dụng.
• Khoảng cách tối đa giữa các thanh thép chịu lực không vượt quá 2 lần chiều dày sàn hoặc 250 mm.
• Thép chịu moment âm phải được neo chắc vào vùng gối tựa.
• Tỷ lệ cốt thép tối thiểu và tối đa phải nằm trong giới hạn cho phép để tránh phá hoại giòn hoặc gây khó khăn khi đổ bê tông.

Ngoài ra cần chú ý môi trường sử dụng. Khu vực ẩm ướt, gần biển hoặc nhà xưởng có hóa chất nên dùng thép có lớp bảo vệ dày hơn hoặc thép chống ăn mòn. Lớp bảo vệ bê tông tại các vị trí này thường tăng lên 25 mm đến 30 mm để kéo dài tuổi thọ thép.

Việc sử dụng thép không đạt chuẩn hoặc thép tái chế kém chất lượng sẽ làm giảm đáng kể khả năng chịu lực dù bố trí đúng phương. Do đó nguồn gốc thép và chứng chỉ kiểm định là yếu tố không thể bỏ qua.

Lợi ích khi bố trí thép sàn đúng phương chịu lực

Bố trí thép sàn đúng phương mang lại nhiều lợi ích thiết thực:

• Tăng khả năng chịu tải và giảm độ võng của sàn.
• Hạn chế nứt, kéo dài tuổi thọ công trình.
• Tiết kiệm thép vì không phải tăng đường kính hoặc mật độ một cách không cần thiết.
• Đảm bảo an toàn khi sàn chịu tải động từ máy móc, xe cộ hoặc tải gió, động đất.
• Dễ nghiệm thu và bàn giao công trình.

Ngược lại, bố trí sai phương có thể khiến sàn chỉ chịu được 50 đến 70 phần trăm tải thiết kế, dẫn đến chi phí sửa chữa lớn sau này. Nhiều công trình nhà phố sau 3 đến 5 năm sử dụng xuất hiện nứt sàn nghiêm trọng chính vì lỗi bố trí thép sai phương ngay từ đầu.

Về lâu dài, sàn bố trí đúng phương còn giúp giảm chi phí bảo trì và tăng giá trị công trình khi chuyển nhượng hoặc cho thuê.

Quy trình thi công thép sàn chịu lực đúng kỹ thuật

Quy trình thi công chuẩn bao gồm các bước sau:

1. Vệ sinh cốp pha sạch sẽ, đặt con kê đúng chiều cao lớp bảo vệ bê tông.
2. Căng thép phân bố trước hoặc theo đúng trình tự bản vẽ thiết kế.
3. Đặt thép chịu lực chính theo phương đã tính toán, buộc chặt bằng dây thép 1 mm.
4. Kiểm tra khoảng cách, đường kính và chiều dài neo của từng thanh thép.
5. Đặt thép lớp trên nếu có và thép mũ cột tại các vị trí cần gia cường.
6. Nghiệm thu toàn bộ mạng thép trước khi đổ bê tông.

Công nhân cần được hướng dẫn rõ ràng về hướng thép chủ để tránh nhầm lẫn tại công trường. Nên tổ chức họp giao ban ngắn trước mỗi ca thi công để nhắc lại phương chịu lực và các điểm cần lưu ý.

Sau khi buộc thép xong, tuyệt đối không để công nhân đi lại nhiều trên mạng thép hoặc đặt vật liệu nặng lên, vì dễ làm xô lệch vị trí thép đã bố trí.

Các lỗi thường gặp khi bố trí thép sàn và cách khắc phục

Một số lỗi phổ biến bao gồm:

• Đảo ngược thép chủ và thép phân bố.
• Thiếu thép lớp trên tại vùng gối tựa.
• Khoảng cách thép không đều, chỗ dày chỗ thưa.
• Lớp bảo vệ bê tông không đủ do thiếu hoặc sai con kê.
• Neo thép không đủ chiều dài theo tiêu chuẩn.

Cách khắc phục tốt nhất là tuân thủ nghiêm ngặt bản vẽ kết cấu, kiểm tra chéo giữa kỹ sư giám sát và đội thi công, đồng thời sử dụng thép đúng chủng loại từ nhà cung cấp uy tín.

Giải pháp thép sàn chất lượng từ Công ty TNHH Tôn Thép Sáng Chinh

Công ty TNHH Tôn Thép Sáng Chinh là đơn vị cung cấp dịch vụ chuyên nghiệp trong lĩnh vực tôn thép xây dựng, đặc biệt là thép sàn chịu lực và các loại thép xây dựng khác. Với kinh nghiệm lâu năm, công ty cung cấp thép vằn, thép cuộn, thép tấm đạt chuẩn TCVN, đầy đủ chứng chỉ xuất xứ và kiểm định.

Đội ngũ tư vấn kỹ thuật của Sáng Chinh hỗ trợ khách hàng 24/24, giúp lựa chọn loại thép, đường kính và phương bố trí phù hợp với từng công trình từ nhà phố, biệt thự đến nhà xưởng, trung tâm thương mại. Khách hàng được tư vấn miễn phí về phương chịu lực, bản vẽ tham khảo và cách nghiệm thu thép sàn tại hiện trường.

Sáng Chinh cam kết:

• Hàng chính hãng, nguồn gốc rõ ràng.
• Giá cạnh tranh, giao hàng đúng tiến độ.
• Hỗ trợ kỹ thuật xuyên suốt quá trình thi công.
• Tư vấn 24/24 qua điện thoại hoặc trực tiếp tại công trình.

Khi chọn thép sàn từ Sáng Chinh, chủ đầu tư và nhà thầu yên tâm về chất lượng vật liệu và phương bố trí đúng kỹ thuật, góp phần tạo nên công trình bền vững, an toàn. Công ty không chỉ cung cấp thép mà còn đồng hành cùng khách hàng từ khâu tư vấn thiết kế đến khi công trình hoàn thiện.

Ngoài thép sàn, Sáng Chinh còn cung cấp đầy đủ các loại tôn lợp, xà gồ, thép hình và phụ kiện xây dựng, đáp ứng nhu cầu trọn gói cho mọi công trình.

Thép sàn chịu lực theo phương nhịp ngắn đối với sàn một phương và theo cả hai phương đối với sàn hai phương. Việc xác định và bố trí đúng phương là yếu tố quyết định hiệu quả chịu lực của sàn bê tông cốt thép. Tuân thủ tiêu chuẩn, kiểm soát thi công và lựa chọn vật liệu chất lượng sẽ mang lại công trình an toàn, tiết kiệm và bền vững.
